Autonabíjení WLBX

Detailní popis produktu

Wallbox určený pro nabíjení elektromobilů a plug-in hybridů, který se vyznačuje kompaktními rozměry a industriálním vzhledem s použitím špičkových komponent. Tato řada obsahuje veškeré potřebné ochrany pro maximální bezpečnost a životnost. Integrovaná proudová ochrana A-EV jako jedna z mála splňuje nejnovější bezpečnostní požadavky pro odpojení vozidla při detekci únikového proudu (30mA AC, 6mA DC). Spínaní nabíjení pomocí HDO, dynamické řízení výkonu na základě spotřeby objektu, integrovaný elektroměr, řízení pomocí 0-10V pro nabíjení z FVE a další. Vše na jednom místě za výbornou cenu. Vstupte do světa elektromobility jednoduše a za rozumnou cenu.

 EVSE jednotka

Pro komunikaci s vozidlem je použita EVSE řídící elektronika české výroby, která komunikuje dle aktuálního standardu a se všemi elektromobily na trhu.

• česká výroba
• neustálý vývoj na EVSE kitu
• integrovaná proudová ochrana A-EV, detekce únikového proudu pro okamžité odpojení vozidla (30mA AC, 6mA DC)
• řídící jednotka provádí kontrolu své funkce, funkce proudového chrániče a funkce spínacích prvků
• spínací prvky jsou dimenzovány na více než 150% jmenovitého kontinuálního zatížení. Je zamezeno jejich přehřívání a prodlužuje to jejich životnost.

 Maximální ochrana. Vše na jednom místě.

Tento Wallbox je vybaven nejnovějšími bezpečnostními požadavky pro nabíjení elektromobilů.

• zvýšená či příliš vysoká teplota zařízení
• spečení spínacích prvků nebo vadné spínací tranzistory
• kontrola přepětí a podpětí (chybějící fáze)
• kontrola PE a N vodičů
• proudová ochrana A-EV s detekcí DC podle nových standardů! (šetří značné náklady na instalaci)

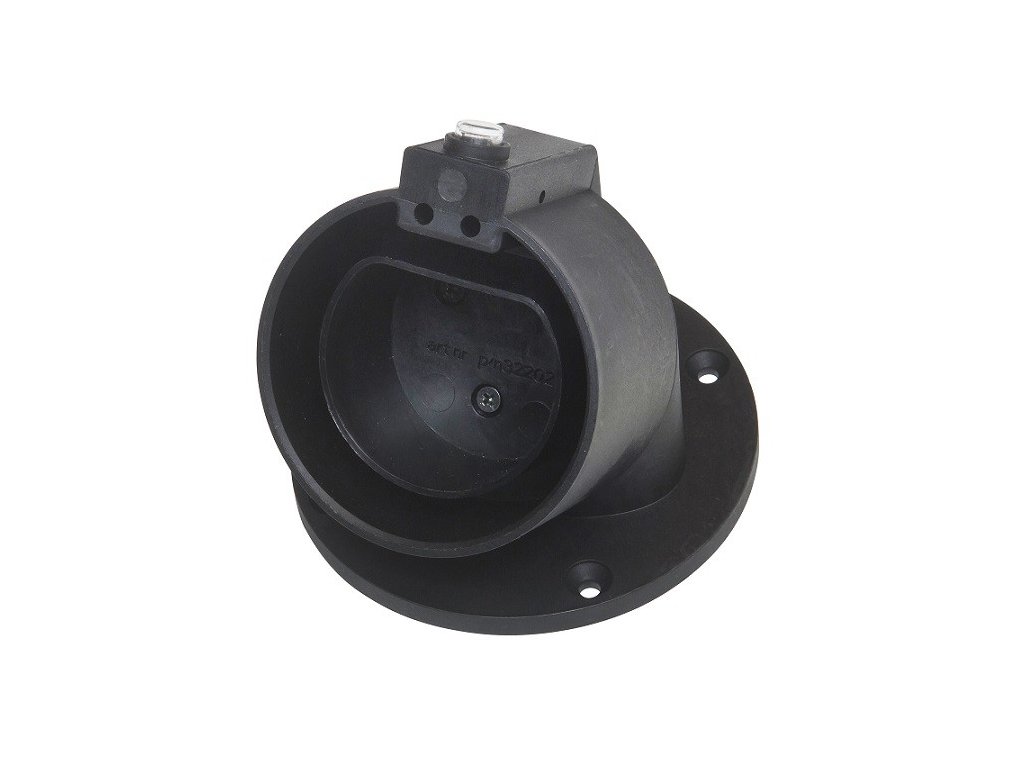

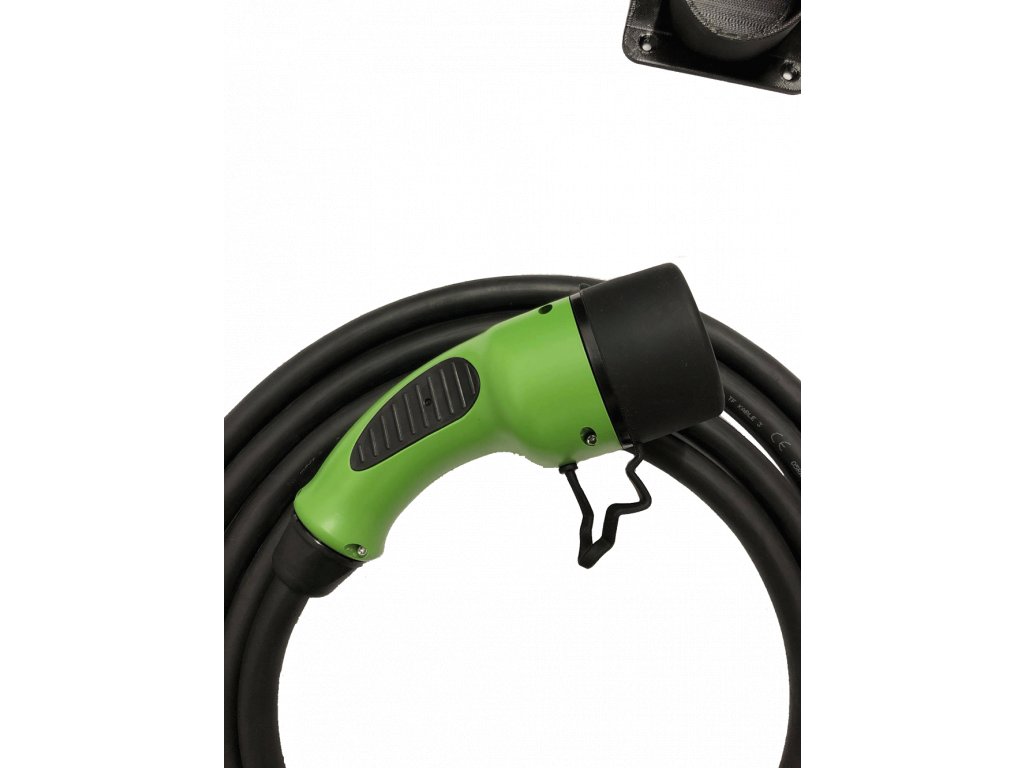

 Integrovaný kabel Typ 2 a držák jako dárek

Nebaví Vás stále vyndavat a zandavat kabel při každém nabíjení Vašeho elektromobilu? U tohoto Wallboxu naleznete integrovaný kabel. Pro maximální pohodlí Vám zdarma přidáme držák konektoru!

 Nekončíme... Tento Wallbox toho umí více!

Integrovaný digitální elektroměr Vám dává neustále informaci o celkově dodané energii Vašemu elektromobilu či plug-in hybridu. Toto může být velikou výhodou v případě instalace Wallboxu do rezidenčních budov, kde je potřeba účtovat spotřebovanou energii.

 Speciální elektroměr, který poskytuje informaci o:

• aktuálním odebíraném výkonu ze sítě v kW
• celkově odebrané energii v kWh
• druhé počítadlo kWh, které lze nulovat
• ze tak například měřit spotřebovanou energii na jedno nabití, za měsíc atd...

Certifikát MID (dle evropské směrnice pro měřicí přístroje 2004/22/ES) - elektroměr lze používat jako stanovené měřidlo k měření činné energie určené pro použití v obytných a obchodních prostorách a lehkém průmyslu.

 Svorka pro ovládání napětím 0-10V, například z wattrouteru.

Pokud není nabíjení zapnuto přepínačem v poloze ON, příp. v poloze HDO v době platnosti NT, lze nabíjení také spustit externě přivedením řídícího napětí 0-10V na fialovou svorku. Mínus pól připojte na PE ve WallBoxu, protože připojení na vzdáleném místě generuje napětí mezi zeměmi. Tato funkcionalita byla přidána se záměrem nabíjení volným výkonem z FVE, kdy nabíjení řídí nadřazené PLC (např. wattrouter) S přepínačem v poloze HDO nabíjíme přes den volným výkonem z FVE a v noci při sepnutí NT je zbytek nabíjení dokončeno tzv. nočním proudem. Přibližně při 1V je zahájeno nabíjení proudem 6A. Maximálního nabíjecího proudu (16A, resp. 32A dle verze WB) je dosaženo při cca 9,5V.

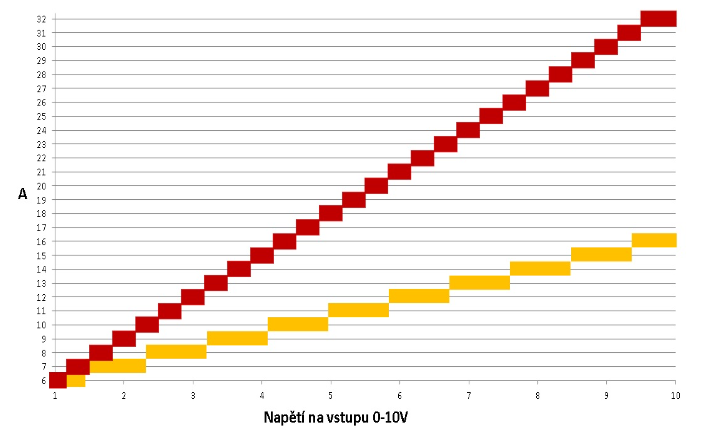

 Přibližný průběh řízení 0-10V pro verzi 16A resp. 32A

 Dynamické řízení výkonu (doplněk - je potřeba přikoupit sadu pro dynamické řízení výkonu)

Wallbox lze při zakoupení, nebo i dodatečně vybavit funkcionalitou dynamického řízení, která zajištuje maximální možné využití stávajícího jističe v objektu. Na vstupu do objektu se osadí měřící transformátory, které měří momentální odběr na všech fázích. Pokud je na kterékoliv z fází zaznamenáno překročení nastavené hodnoty, je o potřebnou hodnotu snížen proud pro nabíjení EV, aby nedošlo k vypadnutí jističe. Po uvolnění kapacity je proud pro EV opět navýšen. Přenos měřených dat probíhá bezdrátově v pásmu 868MHz. Wallbox je vybaven slotem pro bezdrátovou kartu, která přijímá signál z měřící jednotky. Tento slot se nachází na vrchní straně modulu s ovládacími prvky a je barevně zvýrazněn. Je vyžadováno jako technický požadavek dotace NZÚ 2021.

Malou anténku, případně pigtail připojte ještě před vložením do slotu. Vzhledem k omezenému prostoru je to dodatečně mnohem složitější.

Dosah bezdrátové komunikace závisí na místních podmínkách, především na počtu, tloušťce a materiálu překážek, jako například zdi. Místo malé anténky lze připojit i pigtail, na který se připojí externí anténa s větším ziskem. Při nabíjení vozidla (LED svítí žlutě) můžete provést test příjmu signálu. Podržte tlačítko pro nastavování proudu, po několika vteřinách žlutá LED zhasne a bude problikávat fialovou barvou v momentě, kdy jsou přijímána měřená data. Pokud LED neproblikává, nedochází k přenosu dat do Wallboxu. Pokud Wallbox ztratí příjem těchto dat, omezí nabíjecí proud na 13A až do doby obnovení přenosu.

Sada obsahuje:

Modul pro vybavení WallBoxu o funkci dynamického řízení výkonu.

• měřící transformátory (otevírací)
• vysílací modul + 2dBi anténka pendrek
• přijímací karta do WB + 2dBi anténka z laděného kabelu

Zajistí snížení proudu v případě potřeby (zapnutí jiného spotřebiče), aby nedošlo k vypadnutí hlavního jističe. Pro nabíjení je tak v každý okamžik k dispozici maximální volný příkon.

Vysílací část nepotřebuje externí napájení, postačuje indukce z cívek transformátorů.

 Dále je zde vstup na ovládání z HDO s tří polohovým přepínačem:

• nabíjení vypnuto
• nabíjení trvale zapnuto
• nabíjení zapnuto v době platnosti NT (nočního proudu)

Určen k připojení přímo do el. rozvodu s vlastním jištěním. Vhodné též instalovat místo původní třífázové zásuvky (při splnění všech požadavků). Umožňuje nabíjet proudem až 32A, možno však omezit i na hodnoty 6/10/13/16/20/25A - dle velikosti jističe.

Popis ovládání z HDO

Hromadné dálkové ovládání je způsob, jakým distributor v naší elektrizační síti reguluje odběr spotřebičů. Toto probíhá signálem modulovaným přímo na elektrickou síť, který je dekódován přijímačem HDO. Ten po rozpoznání pokynu, který je platný pro daný tarif přepíná mezi nízkým a vysokým tarifem (NT a VT). Tím je jednak přepínána tarifikace na elektroměru a také jsou zapínány a vypínány spotřebiče napojené na toto ovládání (přímotopy, bojlery, tepelná čerpadla i nabíjení EV) Přijímač HDO je tedy potřeba propojit s ovládaným zařízením. HDO má výstup, který je uzemněn v době platnosti NT a nepřipojen v době platnosti VT.

Tento výstup propojíme vodičem o průřezu min. 0,5mm pro napětí 230V na vstupní svorku ve Wallboxu. Pokud je tedy tato vstupní svorka ve Wallbox propojena se zemí, dojde k aktivaci nabíjení, pokud je přepínač v poloze HDO. Při instalaci více Wallboxů v jednom objektu, případně instalaci k dalšímu spotřebiči ovládaného nulou z HDO zvažte možné nežádoucí interakce. Při napájení více relé z jiných fází může například dojít k trvalému sepnutí vytvořením sériového zapojení mezi fázemi. V takovém případě je potřeba instalovat další relé s 2mi nebo více spínacími kontakty, kdy vývody cívky tohoto relé napájíme na jedné straně z fáze a druhou stranu připojíme k HDO. Jeho kontakty použijeme k uzemňování jednotlivých relé pro jednotlivé spotřebiče.

 Novinka pro rok 2021 (doplněk)

Jako novinku jsme připravili možnost vybavit konektor T2 tlačítkem pro otevření nabíjecího portu elektromobilů Tesla. Není tak potřeba otevírat port z obrazovky vozu, přináší tedy komfort pro majitele těchto vozů

Příklad instalace

Často kladené otázky

Splňuje tento Wallbox technické požadavky dotace NZÚ 2021?

Ano, je potřeba vždy přikoupit sadu DLM.

Je možné připojit více Wallboxů na jedno dynamické řízení výkonu?

Ano, až 4 Wallboxy. Ke každému Wallboxu je potřeba přikoupit hardware kartu pro komunikaci. Při objednávce je to potřeba zmínit, abysme všechny Wallboxy zaslany napárované na jedno DLM.

Může být umístěn tento Wallbox venku?

Box se zajištěným okénkem - IP65, IP44 zasunutý kabel. Wallbox tedy může být umístěn venku, nicméně doporučujeme umístění v garáži či pod přístřeškem.

Co je to RDC A-EV ? Musí být tedy v elektroinstalaci umístěn proudový chránič, či stačí tento typ?

Jde o proudový chránič určen přímo pro nabíjecí stanice elektromobilů. Jde tedy o detekci AC i DC složky únikového proudu pro okamžité odpojení vozidla (30mA AC, 6mA DC).

Ve Wallboxu se ozývají rány.

Při zahájení a ukončování nabíjení je to běžný projev spínacích prvků - stykačů.

Wallbox píská.

Po sepnutí stykačů již není potřeba tolik proudu pro udržení kotev stykačů, proud je snížen rychlým přerušováním (PVM), což je takto slyšitelné.

Nabíjím jen 6A (cca 1380 resp. 4140W u 3F varianty).

Občas uživatel omylem ťukne do tlačítka a tím nastaví nejnižší nabíjecí limit. Zkontrolujte nastavení nabíjecího proudu, viz návod.

Nabíjím jen 13A (cca 3000 resp. 9000W u 3F varianty).

Pokud nepoužíváte funkci dynamického řízení výkonu, nastavte hodnotu hlavního jističe na 1, viz návod.

Pokud používáte funkci dynamického řízení, nemusí Wallbox přijímat naměřená data. Zkontrolujte, zda Wallbox přijímá data (viz návod), zda vysílač funguje (průhled na kontrolku z přední strany) Možná bude nutno použít externí anténu(y), případně upravit umístění.

Vymyslel jsem si vlastní spínání HDO, například pomocí časovače, který umístím před Wallbox.

Na straně Wallboxu problém není, bývá však problém na straně některých elektromobilů. Vůz totiž dává pokyn "nabíjej" ale samotné nabíjení se nespustí. Po vypršení nějakého časového limitu (timeout) spadne vůz do chyby a je nutno například odpojit a připojit konektor.

Důrazně doporučujeme dělat spínání pomocí ovládání určeného pro HDO. Kdy dochází nejdřív k legálnímu ukončení nabíjení a až potom odpojení stykačů. Některé palubní nabíječky (onboard charger), například u Fiatu to špatně snášení a můžou odejít. Navíc by asi brzy odešel prvek, který by to odepínal pod zátěží...

Stačí tedy vzít vypínač, jeden pól se připojí na zem a druhý na HDO svorku ve Wallboxu. Pozor, na této svorce, pokud není uzemněna, je napětí z fáze přes cívku relé.

Montáž Wallboxů a nabíjecích stanic jsou oprávněny provádět pouze osoby s odbornou způsobilostí (kvalifikací) dle nařízení vlády č. 194/2022 Sb.. Pro účely případného reklamačního řízení je nutné doložit revizní zprávu a potvrzení o instalaci od této osoby včetně výrobního čísla instalovaného výrobku.
